Знаки безпеки та пожежні таблички: ДСТУ EN ISO 7010
Робимо знаки безпеки за ДСТУ EN ISO 7010:2021 «Графічні символи. Кольори та знаки безпеки» з 2007 року. У каталозі заборонні, попереджувальні, приписувальні знаки, знаки пожежного обладнання, евакуаційні покажчики, таблички укриття і дорожні знаки для внутрішньої території. Все за єдиним стандартом для України та ЄС.
Таблички виготовляємо на власному виробництві в Києві. Матеріал обираємо під конкретну задачу: ПВХ 3 мм для внутрішніх приміщень, акрил або композит для входів і фасадів, самоклейка для гладких поверхонь. Друк УФ, стійкий до вицвітання і вологи.
Що саме у цій категорії

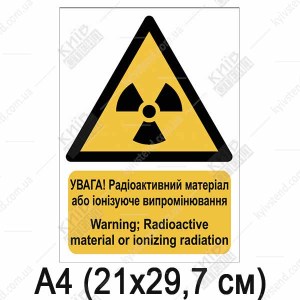

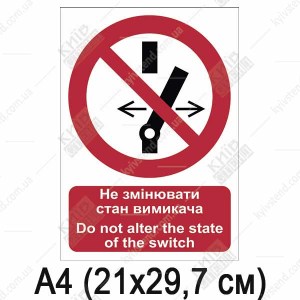

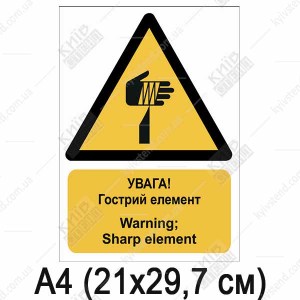

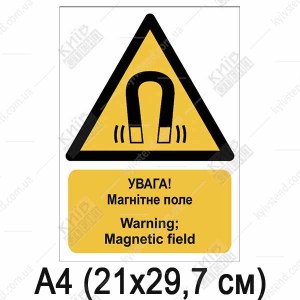

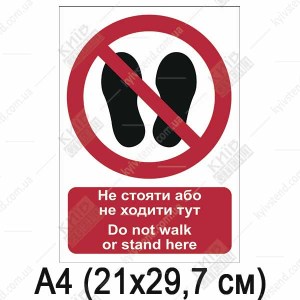

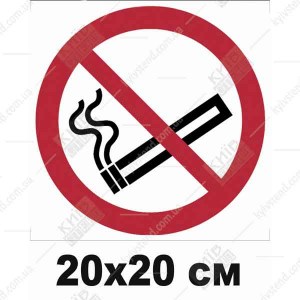

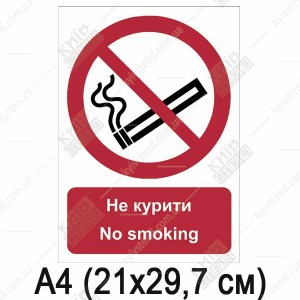

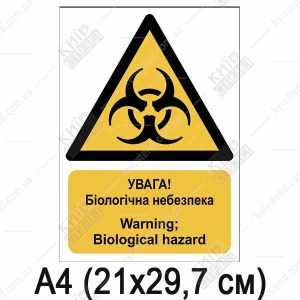

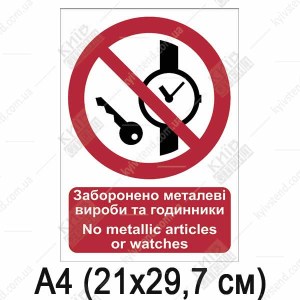

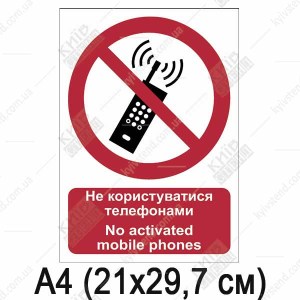

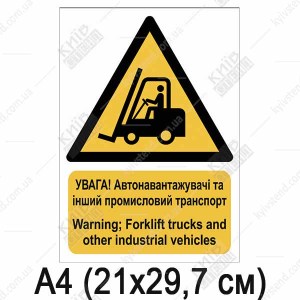

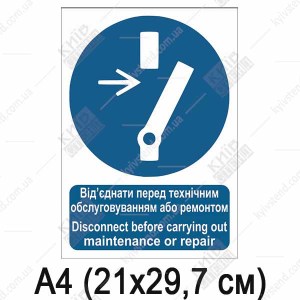

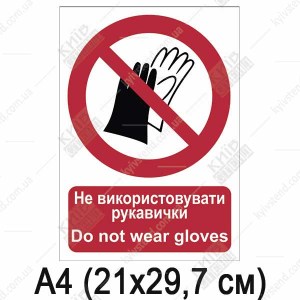

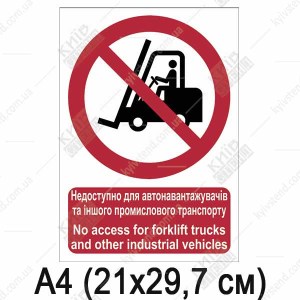

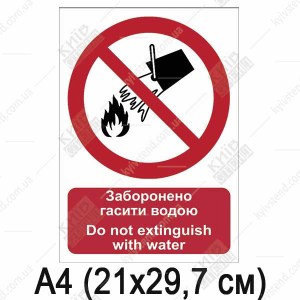

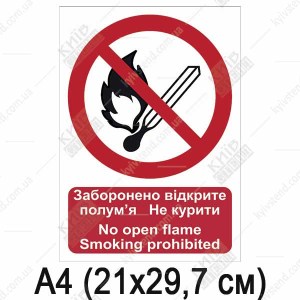

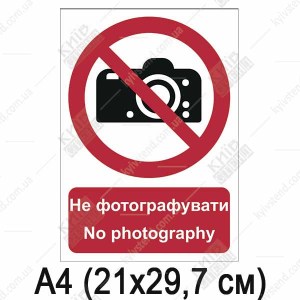

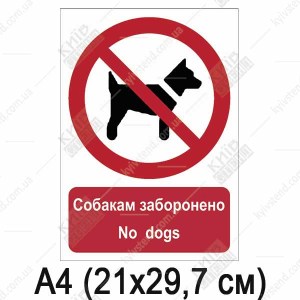

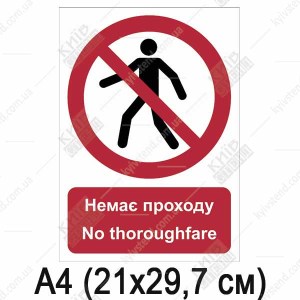

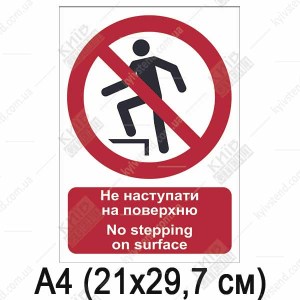

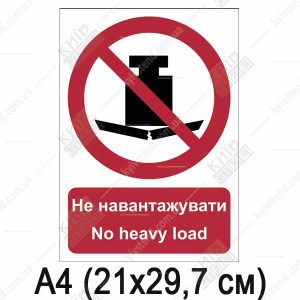

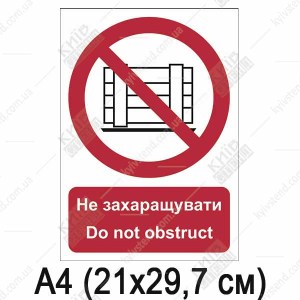

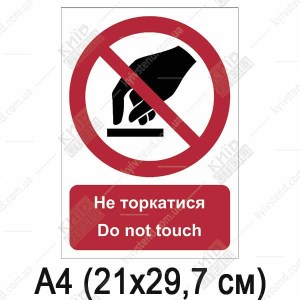

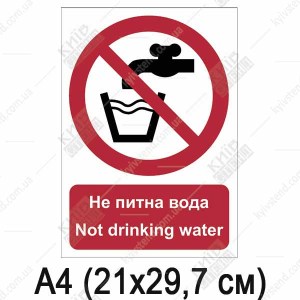

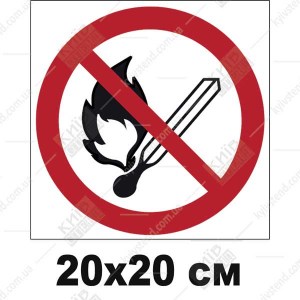

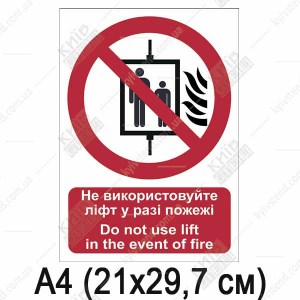

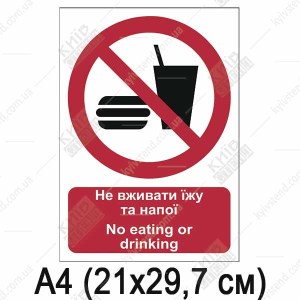

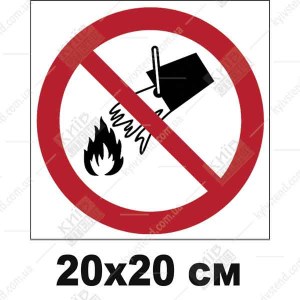

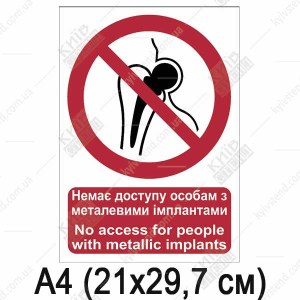

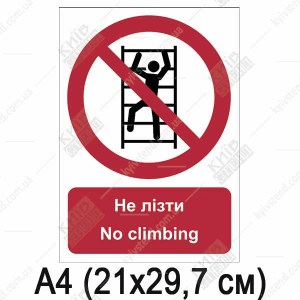

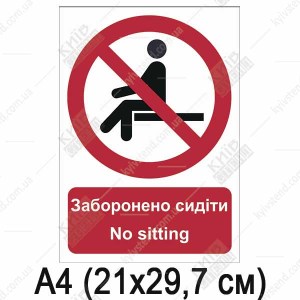

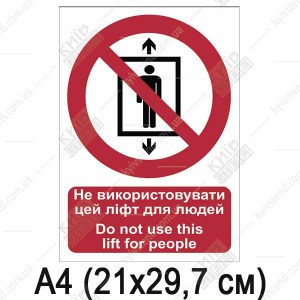

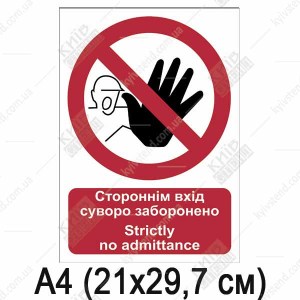

- Заборонні знаки (W, M, P): «не курити», «заборонено сторонні особи», «вхід суворо заборонено», «обережно, біологічна небезпека», «радіоактивний матеріал». Чорний символ у червоному перекресленому колі на білому тлі.

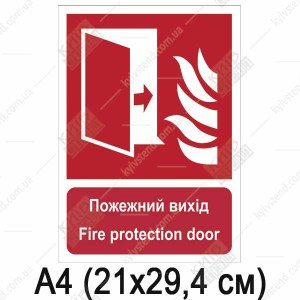

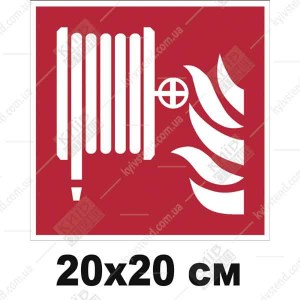

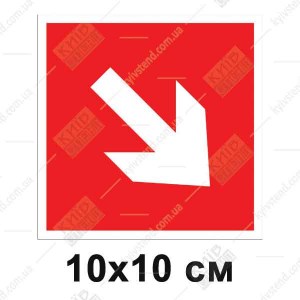

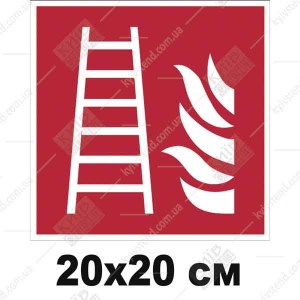

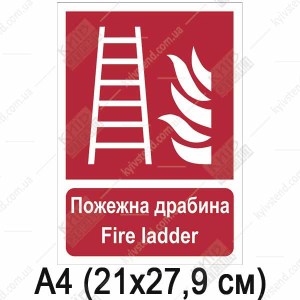

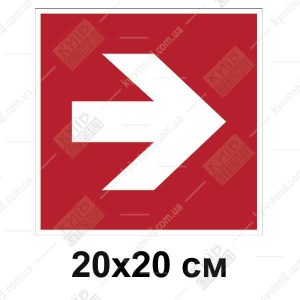

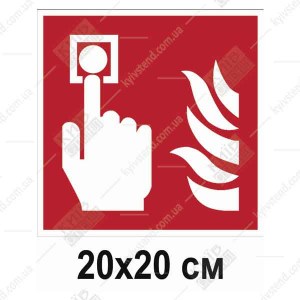

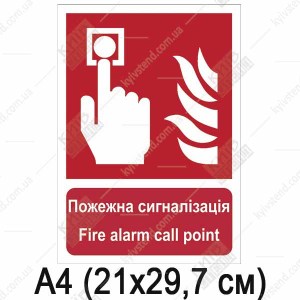

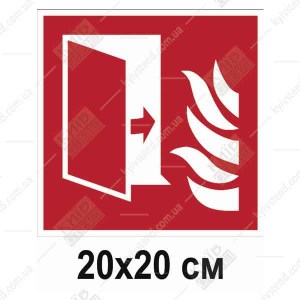

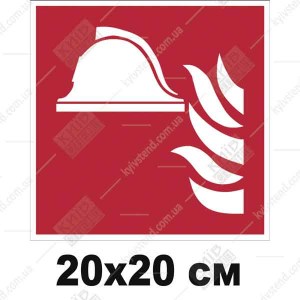

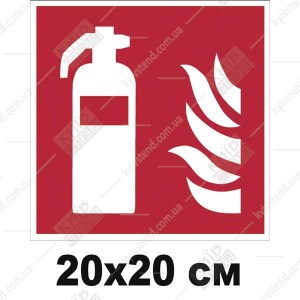

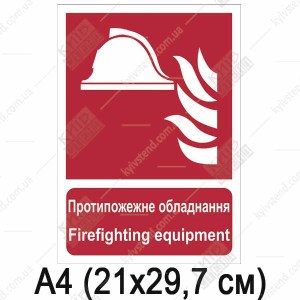

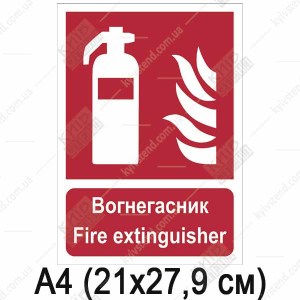

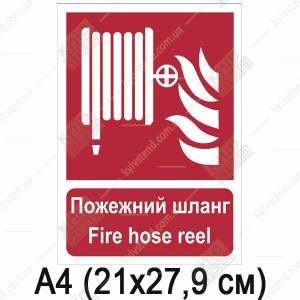

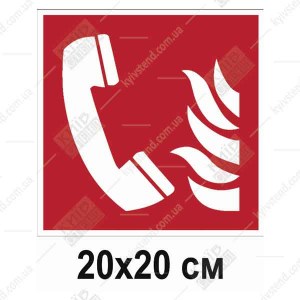

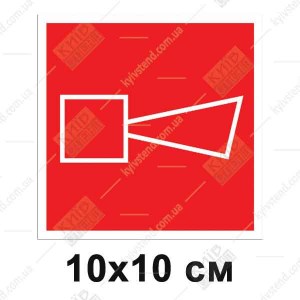

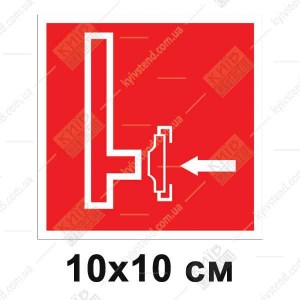

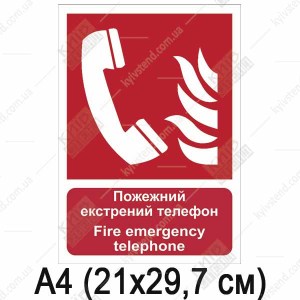

- Знаки пожежного обладнання (F): вогнегасник, пожежний кран, пожежна сигналізація, пожежний щит, напрямок до пожежного обладнання. Білий символ на червоному тлі.

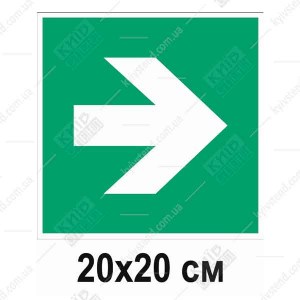

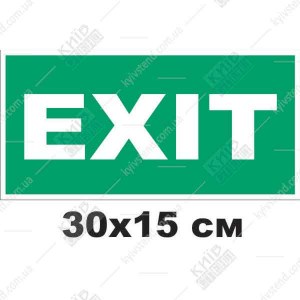

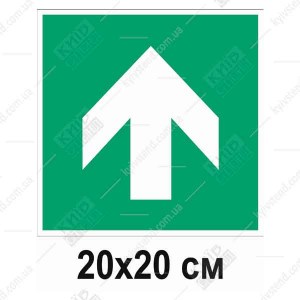

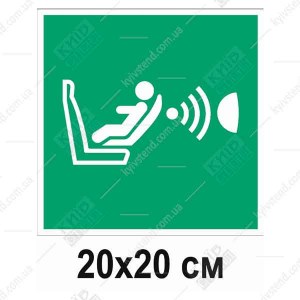

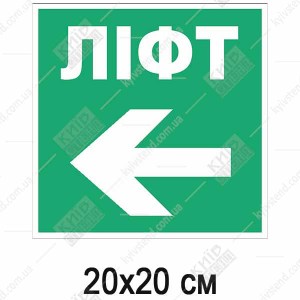

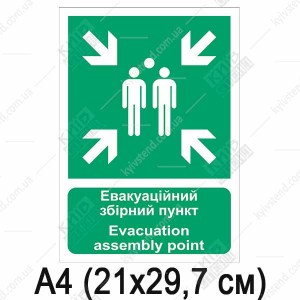

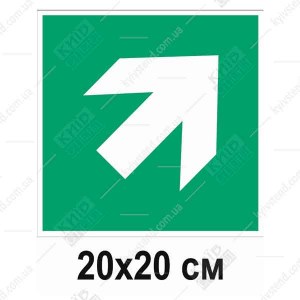

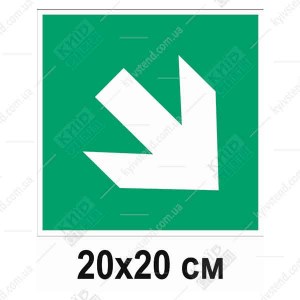

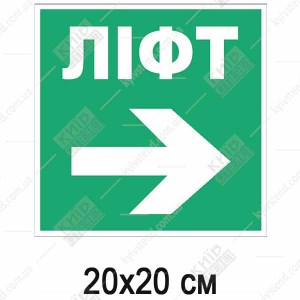

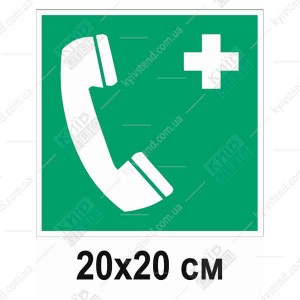

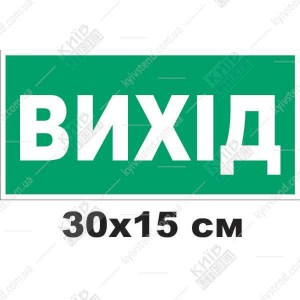

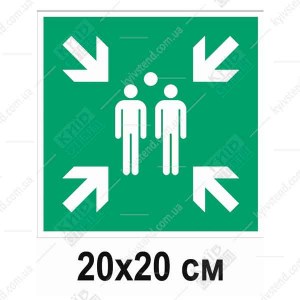

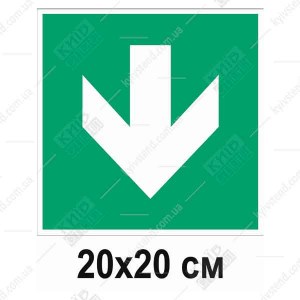

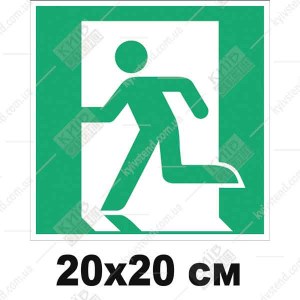

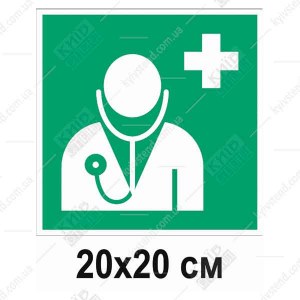

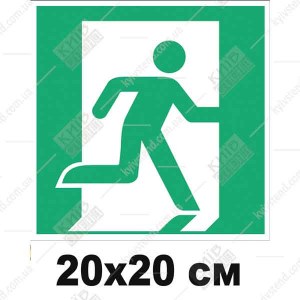

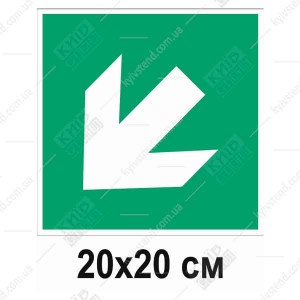

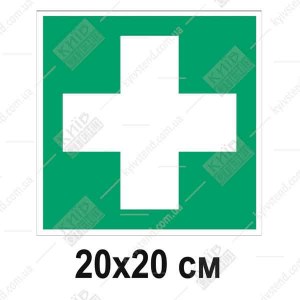

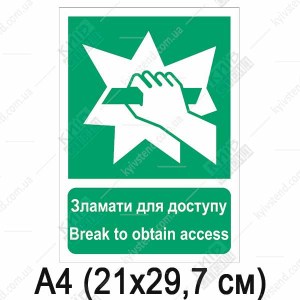

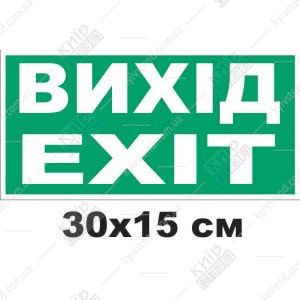

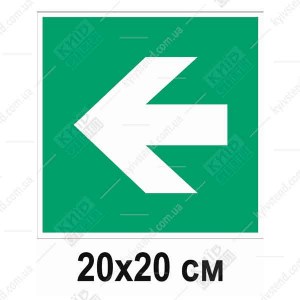

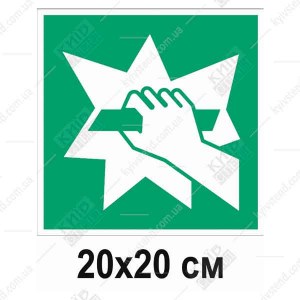

- Евакуаційні покажчики та стрілки: «пожежний вихід», стрілки напрямку, «екстрений телефон», «місце збору». Білий символ на зеленому тлі.

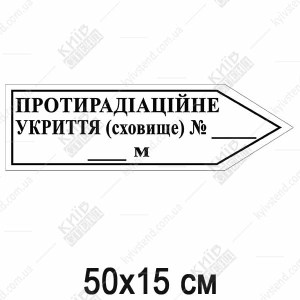

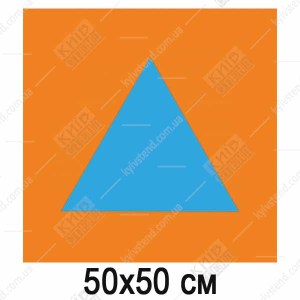

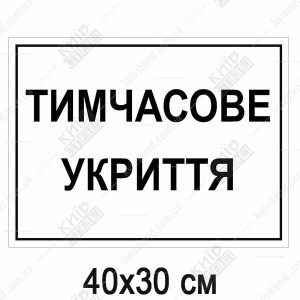

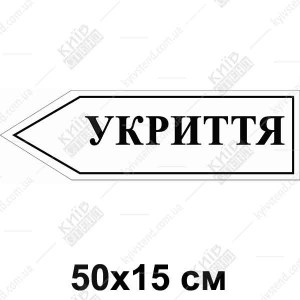

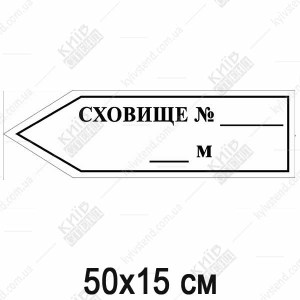

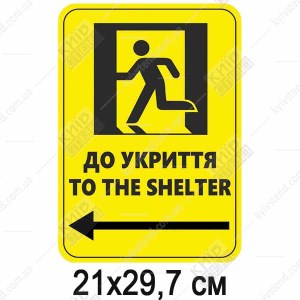

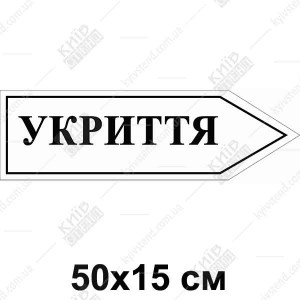

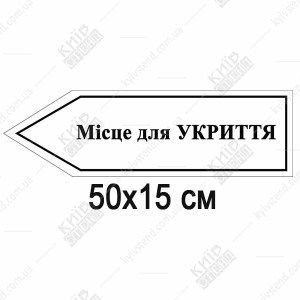

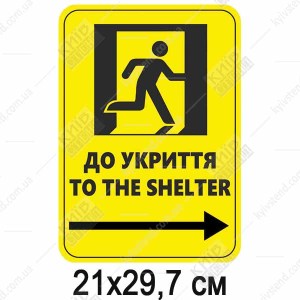

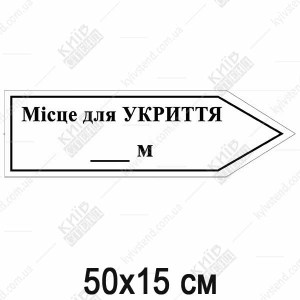

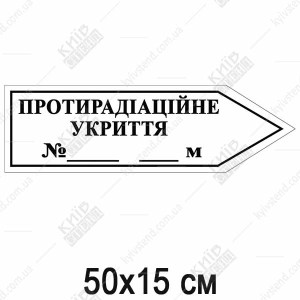

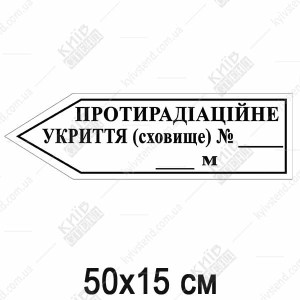

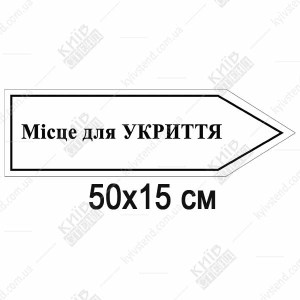

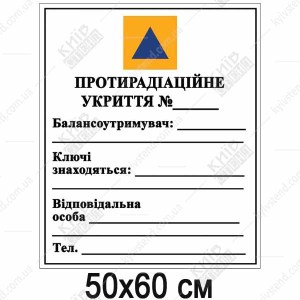

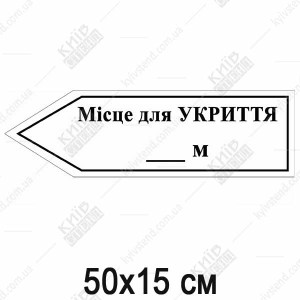

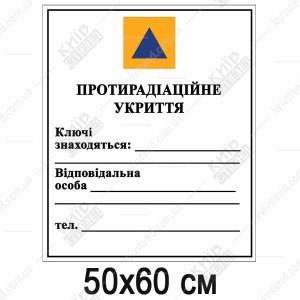

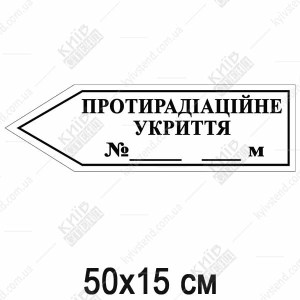

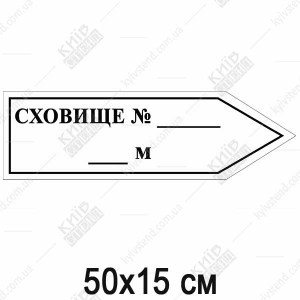

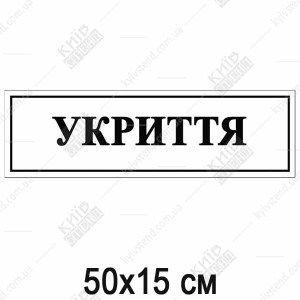

- Таблички укриття та цивільного захисту: «місце для укриття», «протирадіаційне укриття», міжнародний розпізнавальний знак цивільної оборони, стрілки до укриття, таблички з полями для заповнення адреси і контактів відповідальної особи.

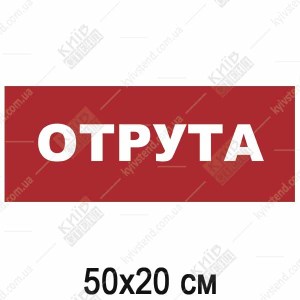

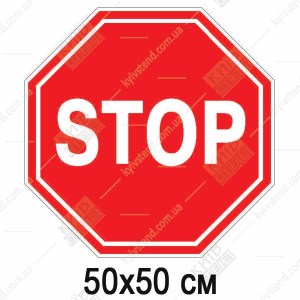

- Дорожні знаки на території підприємства: «Стоп», обмеження швидкості для внутрішньої території, інформаційні таблички «Отрута», «Масло».
Нормативна база
ДСТУ EN ISO 7010:2021 це єдиний стандарт графічних символів безпеки для України та ЄС. Форма, колір, пропорції символу визначені стандартом буквально. W01, W02, M01, P02, F04, E01: коди знаків, за якими орієнтується і проектант, і інспектор.
НАПБ А.01.001-2014 «Правила пожежної безпеки в Україні» вимагає розміщення знаків пожежної безпеки у коридорах, на шляхах евакуації, біля виходів і біля пожежного обладнання. Висота розміщення від 2 до 2.5 м від підлоги у приміщеннях з висотою стелі до 3.5 м.
Закон України «Про охорону праці» (стаття 13) зобов’язує роботодавця забезпечити позначення небезпечних зон і аварійних виходів. Для цього і робимо знаки за єдиним стандартом, щоб результат пройшов перевірку Держпраці без зауважень.

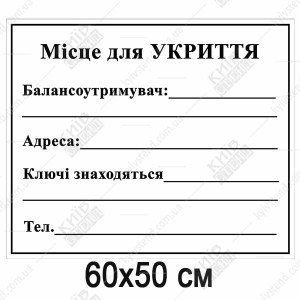

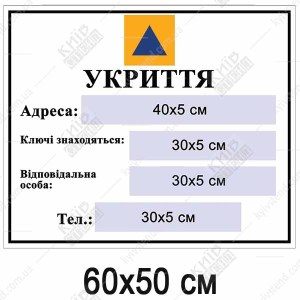

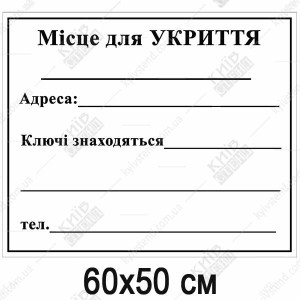

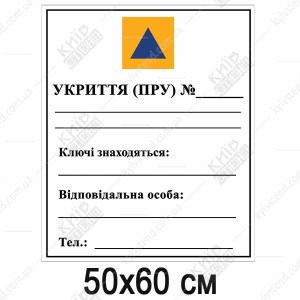

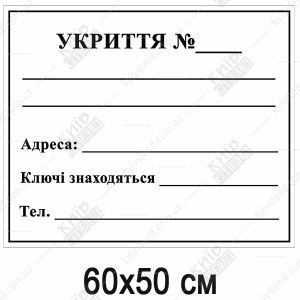

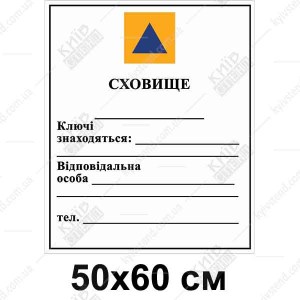

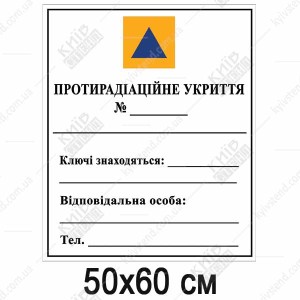

Таблички укриття займають окремий блок. Кодекс цивільного захисту України (стаття 32) і постанова КМУ №1200 від 10.11.2021 вимагають позначати захисні споруди і найпростіші укриття. Робимо таблички з полями для заповнення: адреса укриття, прізвище відповідального, номер телефону, кількість місць.
Хто замовляє у нас
З 2016 року робимо таблички для шкіл, лікарень, адміністративних будівель. Школи і дитсадки замовляють комплект на всі коридори, спортзали, їдальні, укриття у підвалі. Лікарні замовляють для палат, кабінетів, ординаторської, рентген-кабінету, аптечного складу. Підприємства ставлять знаки у виробничих цехах, на складах, в адміністративних корпусах і на автопарках. ТРЦ, готелі, офісні будівлі замовляють знаки для вхідних груп, евакуаційних шляхів і паркінгів.
Робимо від 1 штуки.
За одну добу можемо виготовити до 50 табличок на один об’єкт середнього розміру (за умови узгоджених макетів заздалегідь). Для партій від 10 штук діє знижка 10%. Доставка Новою Поштою по Україні, у середньому від 2 до 4 діб.
Матеріали і виготовлення
ПВХ 3 мм підходить для внутрішніх приміщень. Не іржавіє, не б’ється, не вицвітає від звичайного освітлення. Акрил 3 мм використовуємо для представницьких зон, вхідних груп, входів у кабінети керівництва. Поверхня глянсова або матова.
Чому ПВХ 3 мм, а не 2 мм? При монтажі на двосторонній скотч тонший лист ламається на поворотах шляху евакуації і при зніманні. 3 мм тримає форму.
Алюмокомпозит ставимо на вуличні таблички, фасади, зовнішні евакуаційні покажчики. Витримує температуру від -40 до +80 °C без деформації. Самоклейку плівкову ORACAL 641 або ПВХ плівку з ламінацією клеїмо на гладкі поверхні (металеві двері, скло, кахель).
Друк УФ або друк з ламінацією. Стандартні розміри: 100x100, 150x150, 200x200, 300x400 мм. Нестандартні розміри робимо під ТЗ замовника.
Часті питання
Чи обов’язковий ДСТУ EN ISO 7010 на наших знаках?
Так. Для об’єктів цивільного захисту, пожежної безпеки, промислової безпеки обов’язковий. Інспектор Держпраці або ДСНС перевіряє саме коди ISO 7010 (W01, F04, E01 і т.д.) і їхню відповідність стандарту. Знак без коду ISO або з «авторським» дизайном стає підставою для припису.
Чим знаки пожежної безпеки відрізняються від евакуаційних?
Пожежні знаки (категорія F за ISO 7010) позначають пожежне обладнання: вогнегасник, кран, сигналізація. Фон червоний. Евакуаційні знаки (категорія E) позначають шляхи евакуації: вихід, стрілки, місця збору. Фон зелений. Інспекція вимагає обидва типи на об’єктах з перебуванням людей.
Чи робите таблички для укриття під час тривог?
Робимо. У каталозі є «місце для укриття» з полями для заповнення адреси і телефону відповідального, «протирадіаційне укриття», стрілки напрямку, міжнародний знак цивільної оборони. Для шкіл, лікарень, адміністративних будівель з найпростішими укриттями у підвалах і цокольних поверхах.
Скільки часу виготовлення?
Партія до 30 штук стандартних розмірів: до 3 робочих днів. Партія від 50 штук або з нестандартним дизайном: до 5 робочих днів. Якщо для тендеру потрібен зразок до подачі ТЗ, вишлемо фото і технічні характеристики безоплатно.
Яка висота розміщення знака?
НАПБ А.01.001-2014 вимагає від 2 до 2.5 м від підлоги для знаків у приміщеннях з висотою стелі до 3.5 м. У коридорах і на сходових маршах ставимо на рівні очей, від 1.5 до 1.7 м. Евакуаційні стрілки на поворотах шляхів евакуації ставимо на висоті від 1.8 до 2 м.
Чи виготовляєте за індивідуальним ТЗ?
Так. Надішліть ТЗ або проєктну документацію на
Адреса виробництва для кореспонденції у Києві. Телефон +38 (050) 542-80-38 або +38 (098) 393-93-83.
